HXGB组合式过电压保护器
作者来源: 华旭电力 所属栏目:过电压保护器系列 发布日期:2011-11-04 19:15:20 点击率:2872

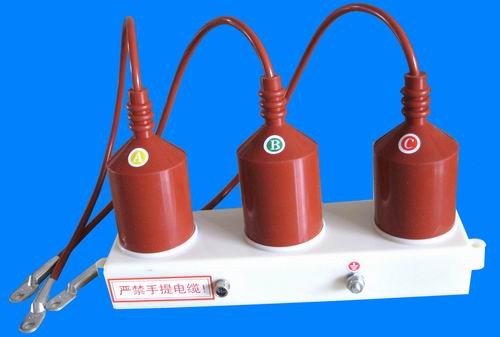

    三相组合式过电压保护器又叫HXGB,是一种取代传统避雷器的新型过电压保护器,主要应用于35KV及以下电力系统中,用以限制雷电过电压、真空断路器操作过电压以及电力系统中可能出现的各种暂态过电压,可有效地保护电动机、变压器、开关、电容器、电缆、母线等电力设备的绝缘不受损害,对相间和相对地的过电压均能起到可靠的限制作用。它能可靠的对被保护电器设备完成相—地和相—相之间的过电压保护,使被保护设备的绝缘免受雷电和操作等过电压的损坏,是普通的氧化锌避雷器所不可相比的。

  用途:

  主要用于电厂和工厂用电系统,保护变压器开关、母线、电动机、发电机、线路、电容器组等电器设备,限制大气过电压和操作过电压,对电器设备起到可靠的保护作用。

  特点:

  1、通流量大,能容高,适用范围更光。
  2、采用氧化锌非线性电阻和放电间隙相串联的结构,使两者互为保护。放电间隙使氧化锌电阻的荷电率为零,氧化锌的非线性特性又使放电间隙动作后立即熄弧,无续流,放电间隙不再承担灭弧任务,产品的动作寿命大大提高。
  3、电压冲击系数为1,在各种电压波形下放电电压值均相等,不受各种过电压波形的影响,过电压保护值准确,保护性能优良。
  4、HXGB放电瞬时值与动作后的残压相近,无截波,更有利于保护设备的匝间绝缘。
  5、采用四星形接法,可使相间过电压大大降低,与常规避雷器相比,相间过电压降低了60-70%,保护的可靠性大为提高。
  6、结构简单、体积小、安装方便。采用硅橡胶外套和高压电缆外引结构的HXGB除具有瓷绝缘外套HXGB相同的电气特性外,还有易安装、密封性强、体积小、耐震(振)动等优点。可直接安装在开关柜的手车底盘上或避雷器柜中。
  7、使用的环境温度为-40℃~+60℃,海拔高度小于2000m(高于2000m订货时注明)。

  型号说明:

  1、保护对象:Z电站型;R并联补偿电容器;R电机型;O-电机中性点;L-电缆保护器
  2、持续运行电压:允许持久地施加在HXGB相间及相对地的工频电压有效值;
  3、外套类型:F硅橡胶外套,无‘F’为瓷外套;
  4、使用环境:W为户外型,无‘W’只适用于户内;“W1"为户外有引线型,"W2"为户外无引线型;
  5、附加功能:“J”为产品液晶无源动作计数器,“IM”为产品带有源过电压动作记录仪(只适用于户内型42KVHXGB)
